户县中医医院整体搬迁暨门诊综合楼建设项目

项目名称：户县中医医院整体搬迁暨门诊综合楼建设项目
项目地点：陕西省西安市
设计单位：森科营造
总建筑面积：66000平方米
工程进度：设计完成

■ 项目概况

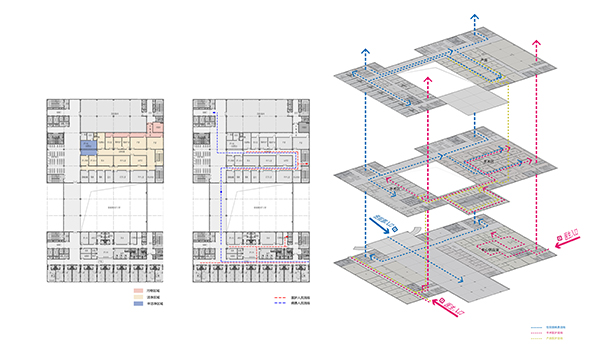

项目拟建场地位于户县县城东南，吕公路以北，惠丰路以东，友谊路以西，清华园以南，交通便利，周边环境优越。建设用地呈长方形，东西长370米，南北宽147米，南，西向临市政绿化带，北向邻清华园，东侧与其他未开发用地相邻，建设用地基本平坦。项目为700个床位的综合性三级甲等医院，总用地面积87000 平方米，总建筑面积66000平方米，主要由门诊综合楼、急诊、医技楼、住院楼、医疗街、后勤楼、制剂楼、地下车库及设备用房等功能组成。

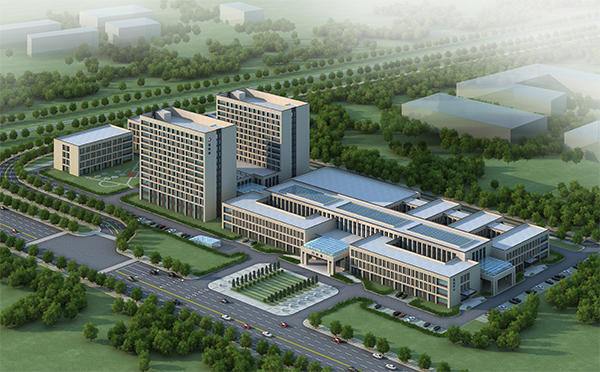

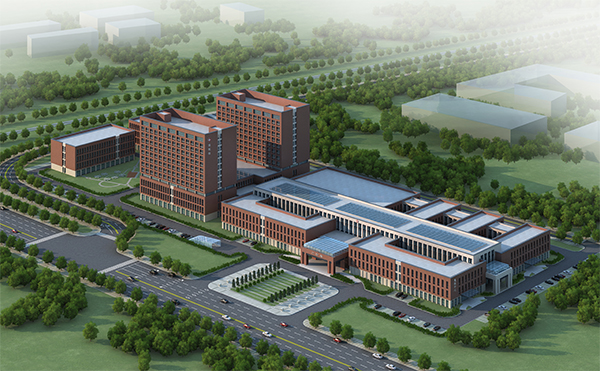

图1：鸟瞰图（立面方案一）

图2：鸟瞰图（立面方案二）

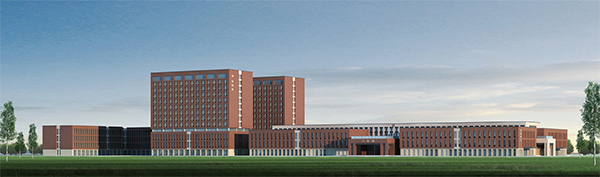

图3：透视图（立面方案一）

图4：透视图（立面方案二）

■ 总平面规划
○ 用地环境及规划条件：
  建设用地呈梯形，东西长370米，南北宽147米，南，西向临市政绿化带，北向邻清华园，东侧与其他未开发用地相邻，建设用地基本平坦。
  项目用地南侧吕公路为城市主干道，道路红线宽44.50米，西侧惠丰路为城市次干道，道路红线宽20米，北侧为市政规划路，道路红线宽15米，吕公路与惠丰路后退道路红线25米范围内为规划的城市绿带。
○ 医院总体规划：
  项目的总体规划包括门诊综合楼、急诊、医技楼、住院楼、医疗街、后勤楼、制剂楼等。
  医院总体规划综合考虑用地周边环境、城市规划要求、医院控感及医患等人流流线分流、洁污分流等要求，结合周边城市道路在用地南侧吕公路设医院主入口及入口广场，在用地北侧城市规划路设次入口及污物出入口，并设内部环路连接各主次入口。从东到西依次布置综合门诊楼、医技楼、住院楼、后勤及制剂楼。结合医院主入口向南侧内部环路设综合门诊楼主入口，向西侧环道设住院主入口，向东侧内部环路设急诊及感染性疾病的出入口。而后勤及医技楼由于功能相对独立,故独立设置并与住院楼相互围合形成中心绿地并设置休憩广场、水池、景观庭院，供病人休息散步使用。
  传统医院总体布局以中部医疗街两侧门诊科室和医技的“王”字型最为高效合理，其既能实现医患分流、功能分区明确又可根据功能空间大小的不同灵活变化。但“王”字型布局只适用于建设用地东西窄，南北长的用地形态，但户县中医院用地为东西长、南北窄的狭长用地，故如何既有效吸取“王”型平面的优点又结合本项目用地形态是本设计的出发点，为适应用地形态，我们将“王”字型平面逆时针旋转90度，但是会形成东西向的住院楼布置，故此将住院楼拆分为两栋南北向的单体，同样由于用地南北窄，我们将“王”字型南侧的几个“腿”扭转合并以减少南北进深，从而既保留了“王”字型的布局优点，又完美的结合了用地。

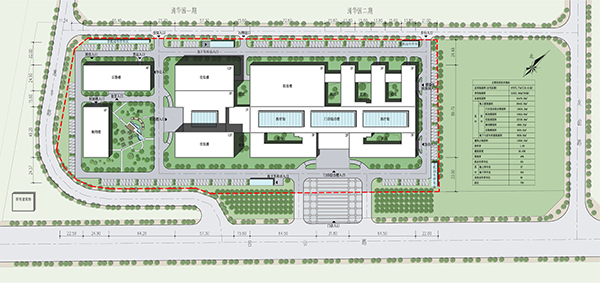

图5：总平面规划图

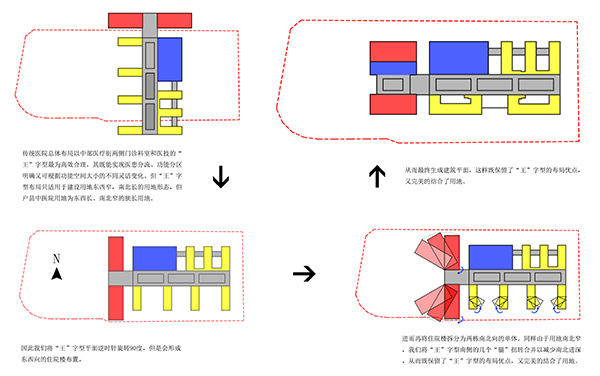

图6：建筑平面生成

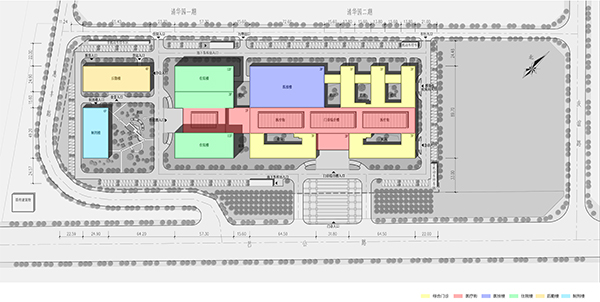

图7：功能分区图

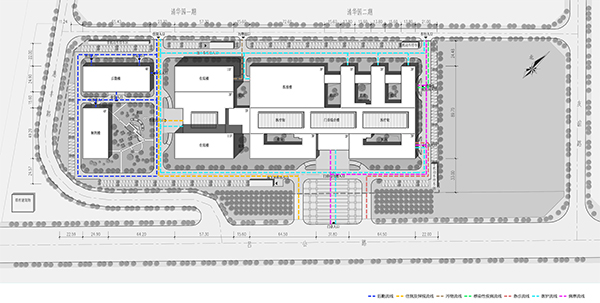

图8：功能流线分析图

■ 综合门诊楼
综合门诊楼由门诊部、急诊部、医技部及行政办公、会议等功能组成。
根据医疗建筑设计要求功能分区合理，洁污流线明晰，避免或减少交叉感染，布局紧凑，交通便捷，管理方便的原则，综合门诊楼平面布置以医疗街为功能主轴线结合各科室形成变形的“王”字型平面，然后通过局部合并“王”字型的局部各翼布置医技、挂号、药房等需要较大面积的功能空间，而医疗街向西延伸最终与住院楼互联汇通结合为一体。
综合门诊楼为地上三层，局部两层，本着相关科室就近布置，同类科室集中布置，特殊科室单独设出入口等原则，一层主要设门诊大厅、挂号、收费、中西药房、急救中心、放射科、功能检查中心、输液大厅、中医换药、门诊治疗、感染性疾病等用房；二层为检验科、内窥镜中心、功能检查科、妇产科、内科、外科、儿科、体检中心、骨伤科等；三层为高压氧仓、病理科、理疗科、口腔科、眼科、耳鼻喉科、皮肤科、肿瘤科、康复科、、中医统疗法中心、康复科、行政办公等。
综合门诊楼流线组织以医疗街为主体连接各功能单元，并在医疗街内设置垂直医梯、客梯、扶梯作为患者的主要人流流线，而“王”字型的各尽端设垂直楼梯作为医护的主要人流流线。结合不同人流流线在医院综合门诊楼底层共设有八个出入口，充分满足了不同人流、物流的控感分流需要。

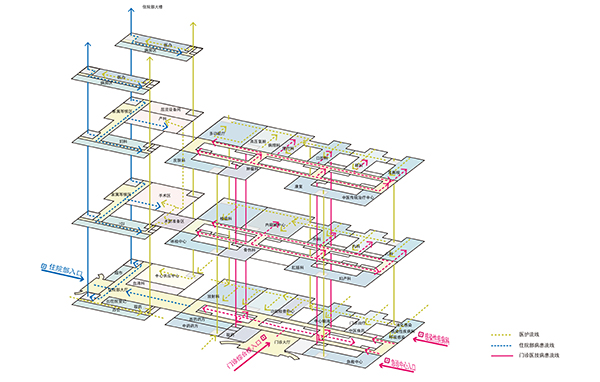

图9：综合门诊楼功能分区及交通流线图

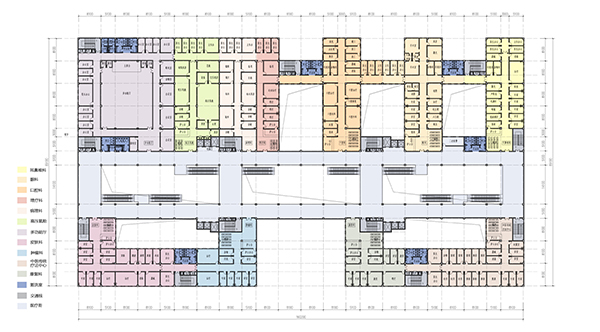

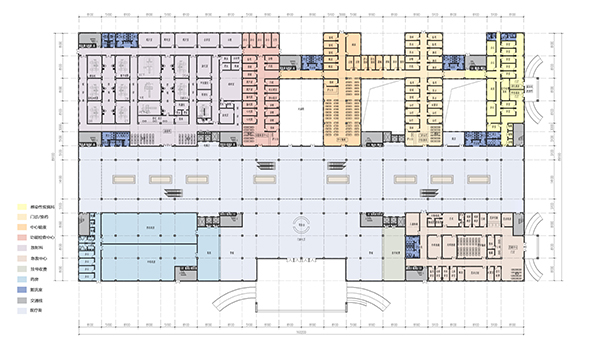

图10：综合门诊楼一层平面图

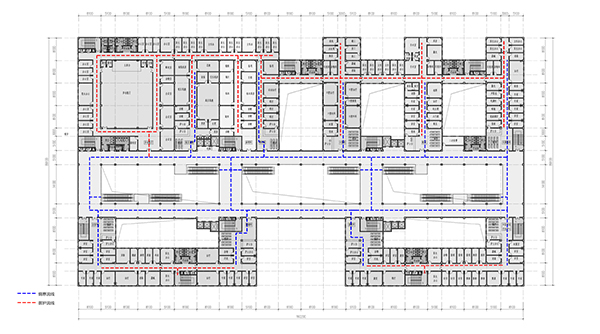

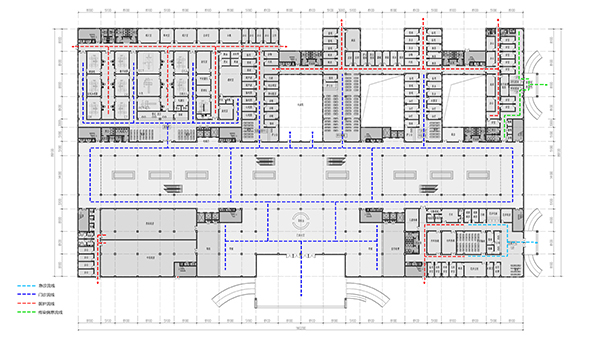

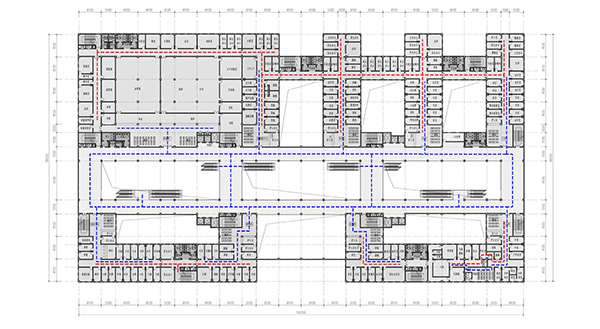

图11：综合门诊楼一层流线分析图

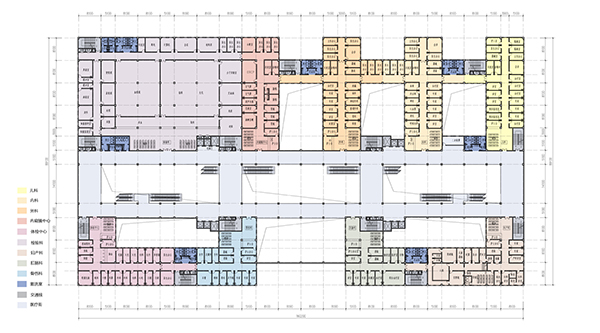

图12：综合门诊楼二层平面图

图13：综合门诊楼二层流线分析图

图14：综合门诊楼三层平面图

图15：综合门诊楼三层流线分析图

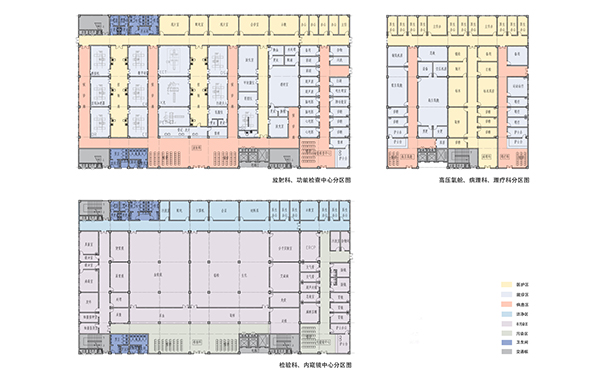

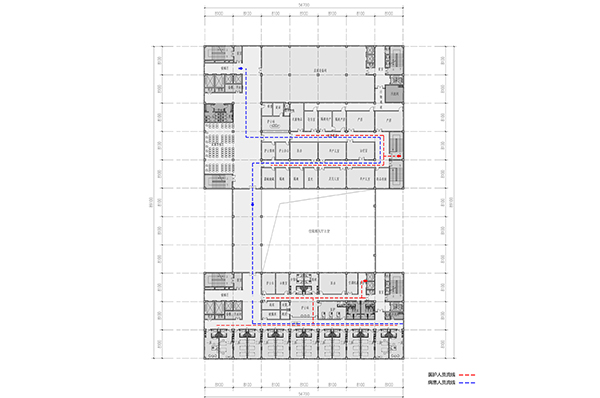

图16：医技科室功能流线分析图

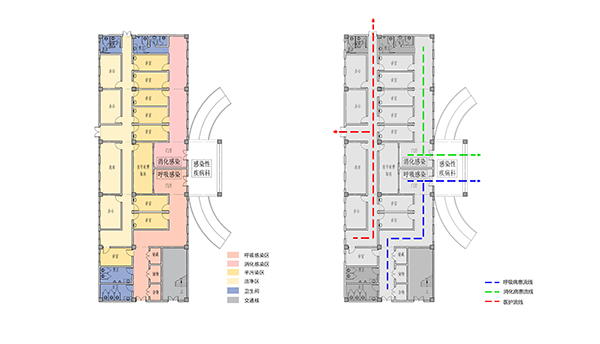

图17：呼吸疾病科功能流线分析图

■ 住院楼

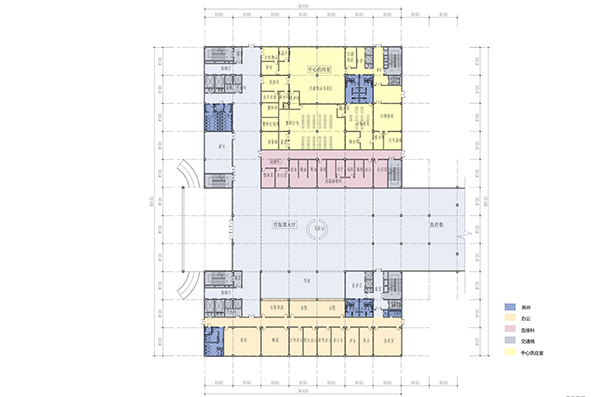

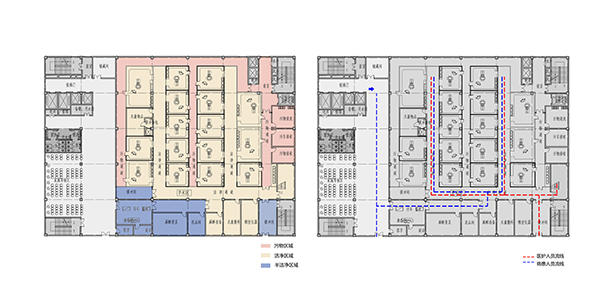

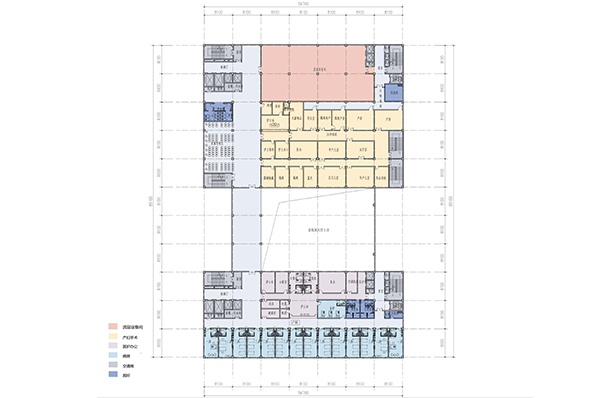

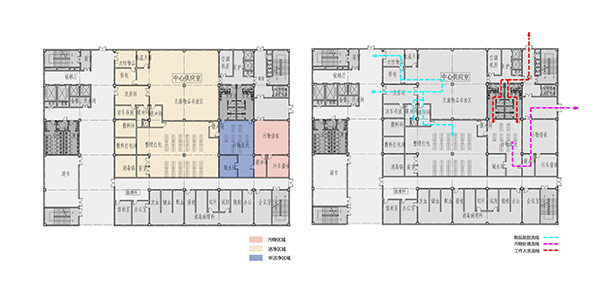

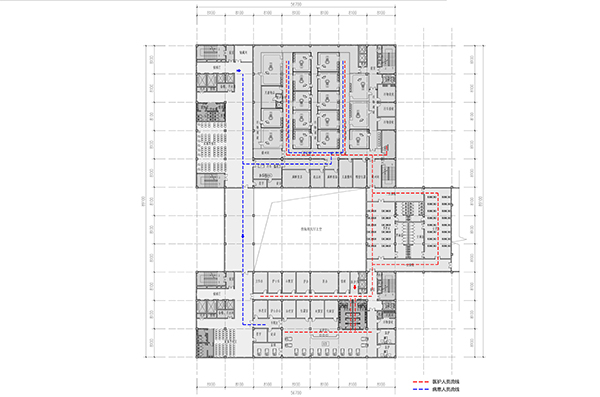

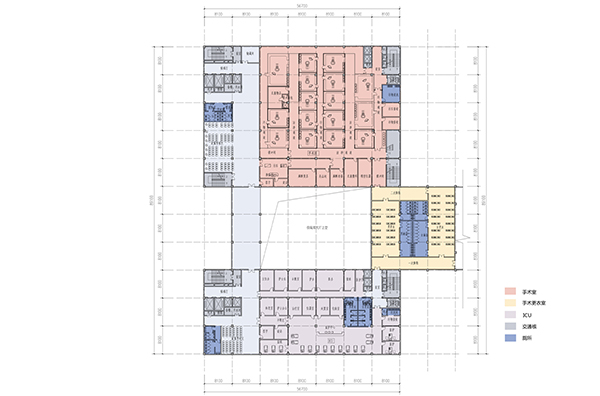

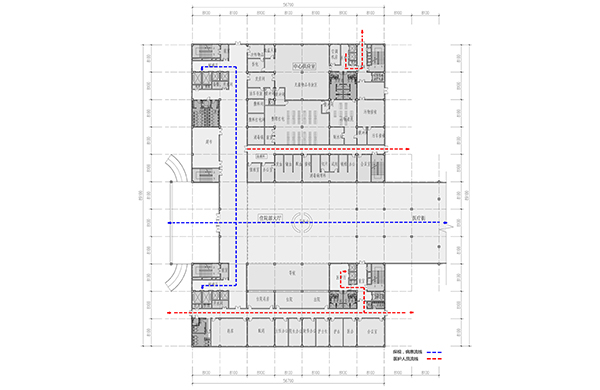

住院楼由两栋12层的高层塔楼组成，标准层每层为一个护理单元。其中一至三层由中心供应室、血液科、手术室、重病监护中心等面积较大功能空间组成，并起到联系两栋塔楼的作用，而门诊楼的医疗街贯通住院楼两栋塔楼中部并结合住院主入口门厅，从而将住院楼、医技、门诊等各大功能区紧密结合。

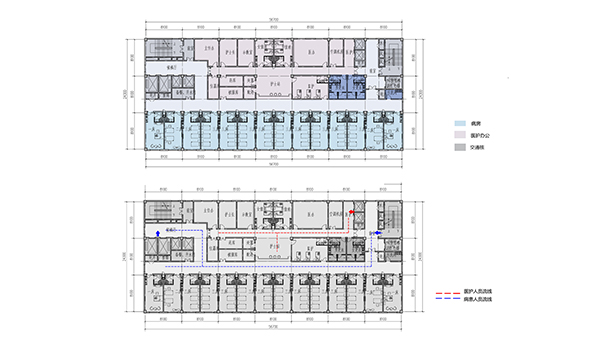

住院楼每个护理单元按照36床设置，每个病房满足三床布置要求，在控制每个护理单元总床位数不超过50床可以灵活增减。整个护理单元护理单元内医患区域分割明确，医患流线分流，其中设四部电梯（医梯及客梯各两部）作为患者垂直流线，设两部客梯作为医护垂直交通，一部医梯作为污物电梯。
