汉中市体育运动公园建筑设计方案
项目名称:汉中市体育运动公园
项目地点:陕西省汉中市
设计单位:森科营造
总建筑面积:24.8万平方米
工程进度:优秀建筑设计方案
汉中市体育运动公园位于汉中市汉江城市中心南岸,是汉中市 “一江两岸”5A级景区的重要组成部分,也是汉中市天汉文化中心沿江众多文化体育建筑的重要内容之一。项目功能定位为承办一般性体育赛事,兼具城市会展功能、全民健身运动公园为一体的市级体育运动中心。建设内容包括3万人体育场、4000人体育馆及其训练馆(副馆,兼具会展中心功能)、2000人游泳馆及全民健身、室外运动场地和绿化景观。
▲ 鸟瞰图
▲ 沿江效果图
▲ 沿江夜景效果图
设计理念:
项目规划设计以“山韵”、“水韵”、“人运”为基本理念,以灵活应用大夸建筑结构体系为基本手段,以建筑空间造型灵动、视觉冲击强为基本目标,进而实现“山水汉中、金瓯玉盆”的总体设计构思。

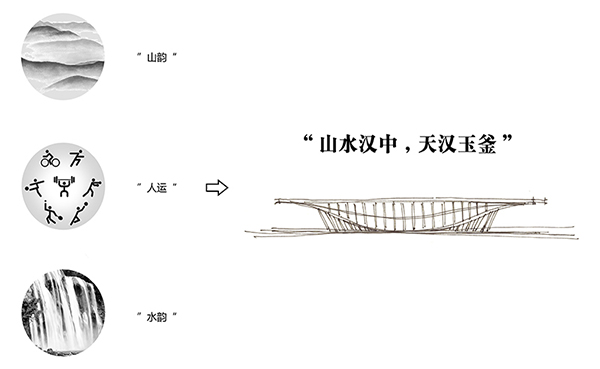

▲ 概念生成
总体规划:
项目用地位于汉江与濂水河交汇口,景观环境优美,是汉中市“一江两岸”的重要沿江景观节点。项目总体规划将最大体量的体育场建筑布置在两河交汇口处,其他各单体建筑沿濂水河岸布置,从而形成重点突出,轮廓线完整的沿江景观轮廓。项目设计以配套停车库及商业空间形成屋顶平台并将各单体建筑联为一体,不但创造了极佳的沿江景观观赏平台,也极大的丰富了场地内的竖向空间层次。
▲ 规划条件研究
▲ 总平面图
▲ 功能分区图
▲ 景观视线分析图
单体设计:
建筑单体设计采用独立表皮结构体系加内部空间结构独立支撑体系为基本形态,这样的结构形式为营造空灵悦动的建筑空间造型提供了巨大的创作维度,通过外表皮的结构轮廓变化再加上对局部“瀑布”式结构杆件的精雕细琢,整个建筑呈现出“山峦起伏,水韵律动”的总体姿态,充分的表达出了本项目的总体设计理念。
▲ 体育场效果图
▲ 体育场局部效果图
▲ 体育馆及会展中心效果图
▲ 体育馆室内效果图
▲ 体育馆门厅效果图
结构模型:
项目设计以巨型“倒拱”结构为竖向受力单元,以悬索结构为水平受力单元,两者共同组成了只有4或者6个点落地的各单体建筑外表皮空间结构体系。其中体育场外表皮空间结构直径246M,由6个跨度150米巨构组成,局部悬挑达40 M。由于最大化发挥了结构体系的力学性能,整个项目的结构用钢量及混凝土用量远低于一般性大跨体育建筑。经初步预算,体育场综合含钢量(含主体结构)仅为130kg/m²左右。游泳馆、体育馆及其副馆(训练馆)综合含钢量(含主体结构)仅为120kg/m²左右。

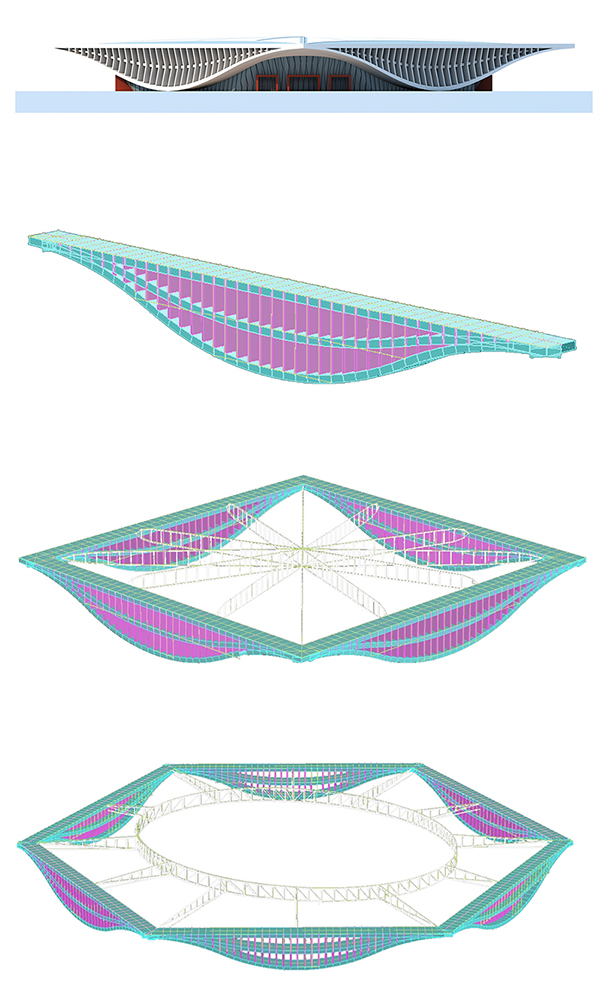

▲ 建筑结构模型
▲ 体育场地下一层平面图

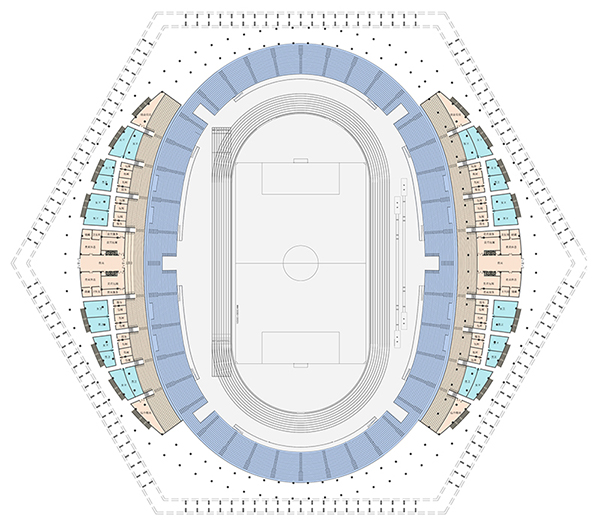

▲ 体育场一层平面图
▲ 体育场二层平面图

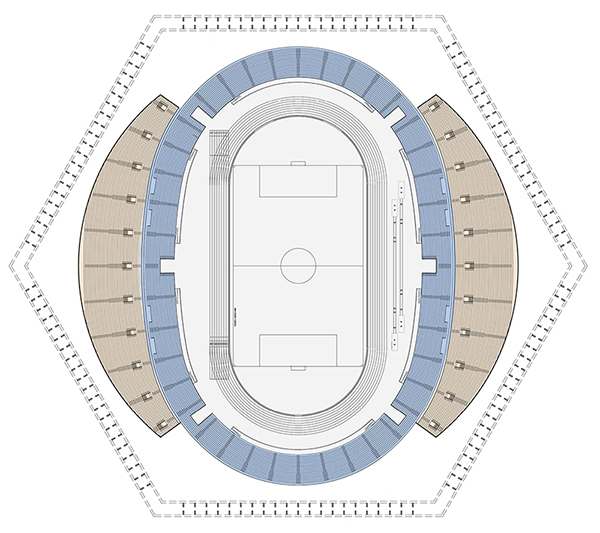

▲ 体育场高看台平面图
▲ 体育馆地下一层平面

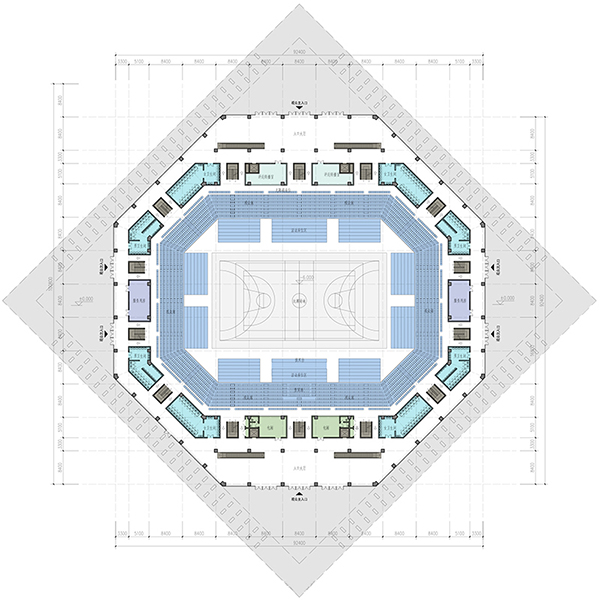

▲ 体育馆一层平面

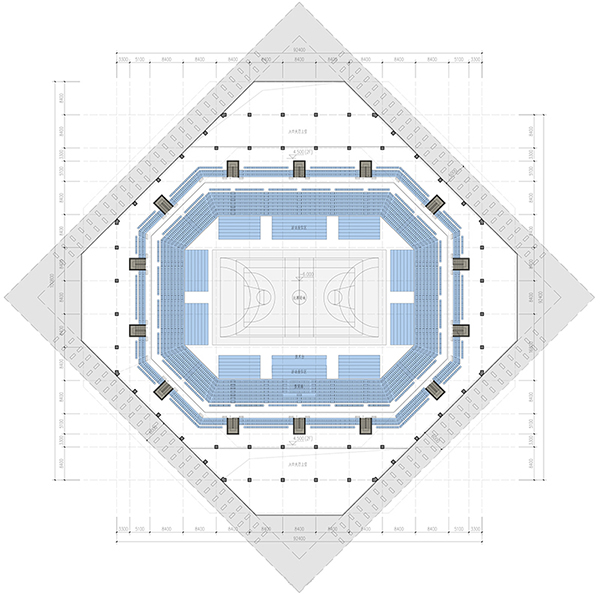

▲ 体育馆二层平面

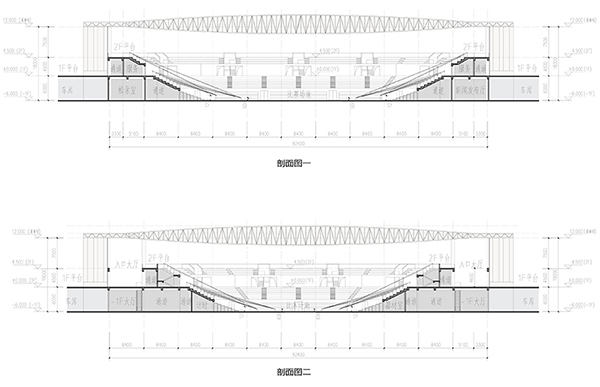

▲ 体育馆剖面图

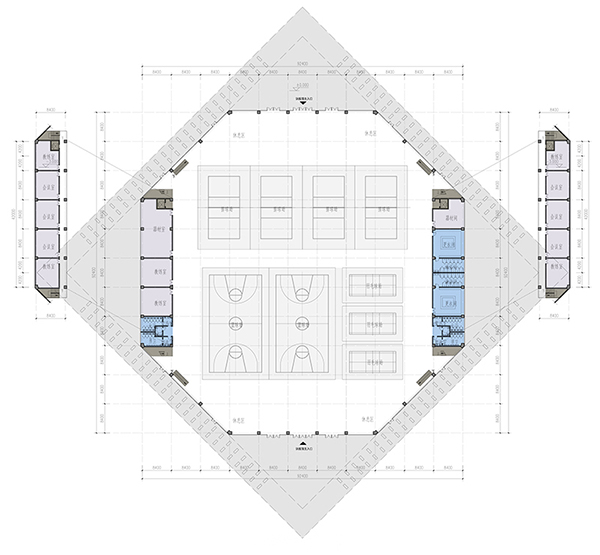

▲ 会展中心一层平面图(训练)

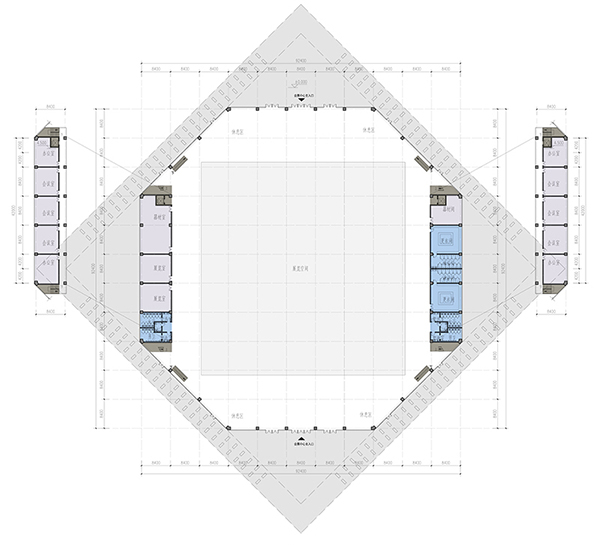

▲ 会展中心一层平面图(展览)

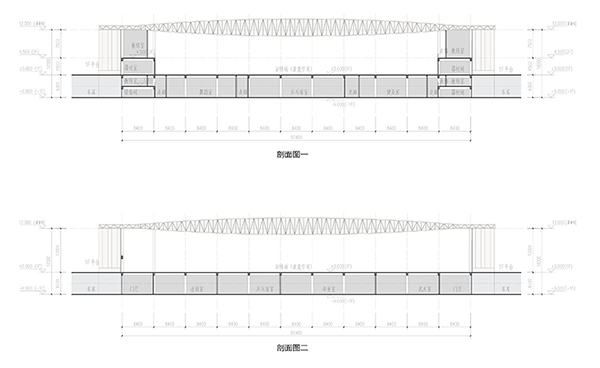

▲ 会展中心剖面图
▲ 游泳馆地下一层平面图

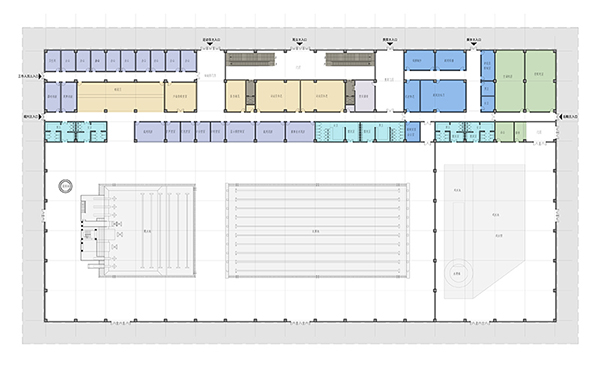

▲ 会游泳馆一层平面图

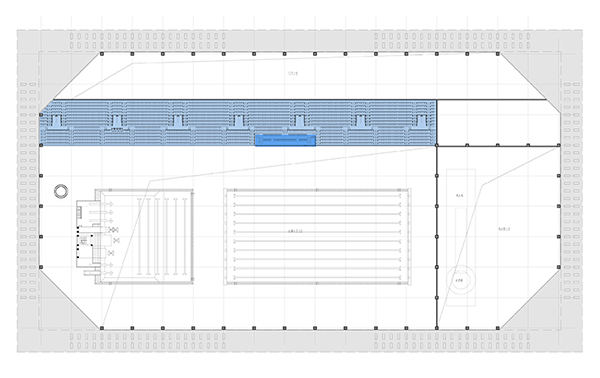

▲ 游泳馆二层平面图
