西安市高陵区医院
项目名称:西安市高陵区医院新建工程
项目地点:陕西省西安市高陵区
设计单位:森科营造
总建筑面积:58000平方米
工程进度:已建成
■
项目概况
西安市高陵区医院目前位于高陵县文卫路55号,是高陵区唯一的县级综合医院。拟建住院楼场地位于高陵县鹿苑大道与尚林二路东北角的高陵县医院新址,交通便利,周边环境优越。总用地119.44亩,总建筑面积约58000平方米。
高陵区医院新建工程规划设计包括综合门诊楼、住院楼、感染性疾病科综合楼、院内生活楼、急救中心及超市综合楼、预留发展用地等。本医院拟建设为二级甲等综合医院,本期建设规模为500病床,日门诊量为1500人次/日,职工总人数493人。

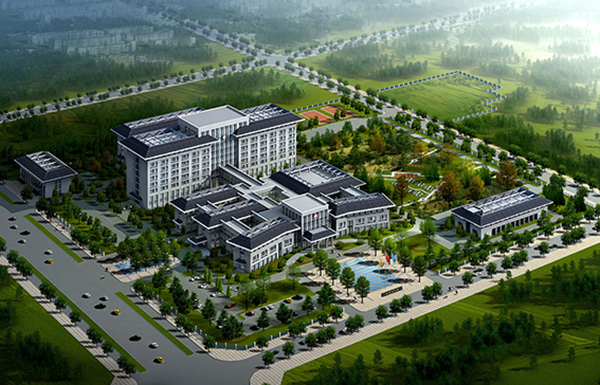

图1:鸟瞰图

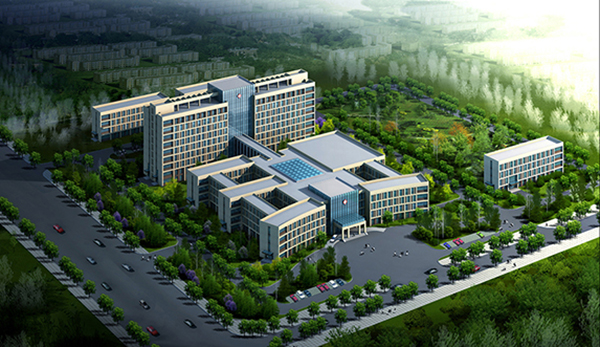

图2:对比方案鸟瞰图

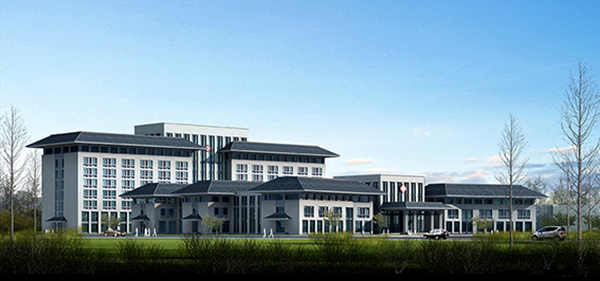

图3:透视图

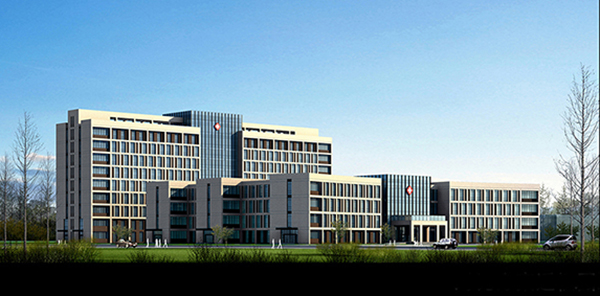

图4:对比方案透视图

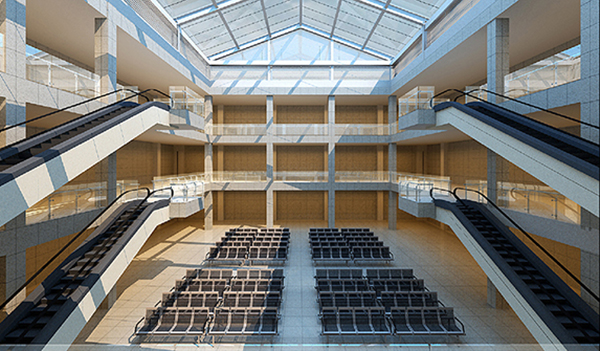

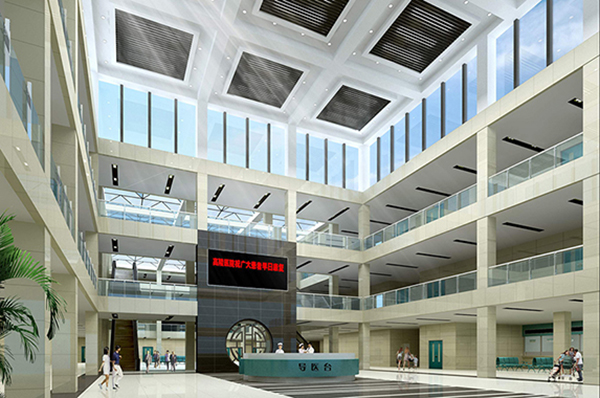

图5:前大厅透视图
图6:后大厅透视图
■
总平面规划
○ 用地环境及规划条件:
高陵区医院新址建设用地呈长方形,东西长304米,南北宽312米,南临尚林二路,西邻鹿苑大道,东、北侧与其他未开发用地相邻,建设用地平坦。
鹿苑大道为城市主干道,道路红线宽52米,尚林二路为城市次干道,道路红线宽30米,鹿苑大道按城市规划要求为仿古一条街,后退道路红线50米范围内为3层限高区域。
○ 医院总体规划:
医院总体规划综合考虑用地周边环境、城市规划、医院控感分区、人流控制、洁污分流等要求,分别在用地南部向上林二路中部设综合门诊楼主入口,用地东南角向上林二路设污物出入口,用地西侧向鹿苑大道设急诊出入口及住院楼出入口,并在院内设置“∞”型左右双环环路将各出入口连接为一体。
左边的内环道内由南到北布置综合门诊楼及住院楼,并分别后退鹿苑大道及退尚林二路道路红线50米。其中门诊医技楼向南侧院内环道设主入口及入口广场,向西侧院内环道设急诊入口及入口广场;住院楼向北侧环道设主入口及入口广场。
右侧内环路范围内为集中绿地及二期发展用地。
感染性疾病科综合楼因需设在用地下风向且要求相对独立,故布置在右侧内环路南部并向院区主入口广场设主入口。院内生活楼因为主要为住院楼服务,因此设在住院楼北部(左内环路北侧,主入口与住院楼主入口相对。急救中心及超市因考虑救护车出入方便及超市兼顾内外部营业故布置在鹿苑大道住院楼出入口北侧。
○ 立面造型及风格:
由于该工程位于仿古街控制范围内,故必须采用仿古建筑造型。在立面造型处理上,考虑到医疗建筑平和、亲切、自然的性格特征,同时结合内部使用功能要求,强调整体感和层次感,通过虚实对比,空间渗透等手法丰富细部处理,力求形成简约、富有韵律变化的空间形态。按照规划采用仿古设计手法,采取现代材料抽象古建筑构件元素,给人既古典又现代的总体印象,创造宁静典雅的医疗建筑性格。

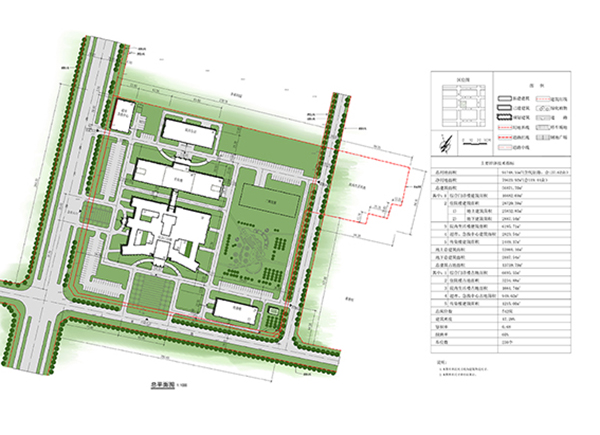

图7:总平面图
■
综合门诊楼
按照医院总体规划,综合门诊楼向南侧内环道设主入口,向西侧内环道路设急诊、120急救中心、儿科入口及医护出入口,向东侧设发热门诊入口及医护出入口,北侧通过连廊与住院楼相连,各区出入口分别设置,有效的避免了医疗区各人不同病员流间的交叉感染。
○ 功能布局:
综合门诊楼由门诊部、急诊部、120急救中心、医技科室及行政办公、会议等功能组成。
根据医疗建筑设计要求功能分区合理,洁污流线清楚,避免或减少交叉感染,布局紧凑,交通便捷,管理方便的原则。综合门诊楼平面布置以典型“王”字型门诊布局为原型,中心设置三层通高门诊大厅联系各翼,另用走廊结合楼梯及卫生间等辅助功能联系各盲端形成“田”字型平面布局。从而充分满足各部门出入口独立、功能分区明确、医患分流、洁污分区、通风采光等控感要求。同时各部门之间又联系紧密,交通便捷,为患者提供了方便快捷舒适的就医环境。
医院综合门诊楼地上三层,本着相关科室就近布置,同类科室集中布置,特殊科室单独设出入口等原则,一层主要设门诊大厅、挂号、收费、中西药房、急救中心、120急救中心、输液大厅、体检中心、大型医技科室、发热门诊等用房;二层为妇产科、内科、外科、功能检查科、疼痛科、检验科等,三层为口腔科、中医科、康复科、五官科、眼科、皮肤科、行政办公等。
○ 流线组织及竖向交通:
门诊大厅包括前后两个三层通高采光大厅,前厅为门厅兼人流集散大厅、后厅为候诊大厅。沿大厅周边设自动扶梯、医用电梯、疏散楼梯及环形走廊,除了联系周边的门诊、医技等不同单元外,也是整个综合门诊楼的垂直交通枢纽。各盲端之间设楼梯间,作为医护垂直交通。整个综合门诊楼共八部疏散楼梯,充分满足医患人员的垂直交通的需要。
另外,根据不同的流线要求,在医院综合门诊楼底层共设有八个出入口,充分满足了不同人流、物流的洁污分流需要。
建筑物层高一层、二层、三层层高均为4.5m,建筑总高度为:13.95m。
■
住院楼
○ 住院楼总平面布置:
依据总体规划,住院楼向北侧内环道设主要入口,向东侧设污物出入口,向西侧内环道路设药品货运出入口,南侧通过连廊与门诊医技楼相连,各区出入口分别设置,有效的避免了医疗区各人流间的交叉感染。
○ 平面设计:
根据医疗建筑设计要求功能分区合理,洁污流线清楚,避免或减少交叉感染,布局紧凑,交通便捷,管理方便的原则。医院住院楼由供应中心、住院收费及药房、网络中心、手术部、产房、住院部等功能组成。
其中作为医院核心部门的中心供应室、手术室、ICU、产房、血库、病理检验科、层流设备层综合考虑设置,做到相关科室就近布置,严格区分污染区、半洁净区、洁净区,医患人流分离,层流设备层兼顾使用等。在有效节约投资的基础上充分满足医院严格的控感要求。
医院住院楼平面为板式高层建筑,地上主体八层,局部九层,地下一层,地下室主要设水泵房、变配电室、氧气汇流排、地源热泵机房、太平间等用房;一层主要设供应中心、住院药房及收费及合疗、网络中心等用房,二层主要为手术部及ICU、血液科及病理科等,三层主要为产房及妇产科住院部,四层为层流设备间及一个标准护理单元,五-八层为每层两个标准护理单元,局部九层为水箱间、电梯间及办公用房。
○ 流线组织及竖向交通:
住院楼中心布置交通核心筒,由两部楼梯和六部电梯(含4部医梯2部客梯)组成,作为两侧两个不同功能的区域共同的垂直交通枢纽,另在住院楼两侧分别设一部污梯及疏散楼梯,作为各自的污物垂直通道。
根据总平面布局及不同的流线要求,在医院住院楼底层分别向北设住院部人流出入口,向东设污物出入口,向西设物流出入口,向南设连接门诊医技楼出入口共四个出入口,充分满足了人流、物流的洁污分流需要。
建筑物层高一层、二层为4.5m,局部九层层高4.5m,其余楼层均为3.9m,建筑总高度为:36.90m。
■
感染性疾病科综合楼
○ 感染性疾病科综合楼总平面布置:
感染性疾病科综合楼主入口为门诊及住院人流入口,主入口开向西侧主广场,方便病患识别和到达。建筑东侧设医护人员入口。
○ 建筑设计:
感染性疾病科是SAS后新设医院科室,由呼吸科和消化科组成,包含两个科室各自独立的门诊、专用医技和住院。高陵县医院迁建工程感染性疾病科综合楼规划床位数30床。建筑设计要求有严格的污染、半洁净、洁净分区,明晰的医患流线并严格分离。
感染性疾病科使用功能包括门诊及住院两大部分,一楼为门诊,包括挂号收费、诊室、B超、心电图、检验、留观、X光室、医护人员更衣室等。二楼为住院部,包括病房、医办、治疗、处置、洁品库、医护人员更衣室等。按总平面布置及呼吸科与消化科完全门诊、医技、住院部病患完全分离的要求,两层平面均采用“三通道”,两端垂直交通系统的布置方式。西侧垂直交通为病患使用,东侧垂直交通为医护使用;中部通道为两科室医护人员通道,两侧分别为呼吸科及消化科病患人员通道,两个科室病患完全分隔。垂直交通在建筑,平面分区严格按照污染、半洁净、洁净区控感分区设置。
建筑物层高一层、二层为4.5m建筑总高度为:9.00m。

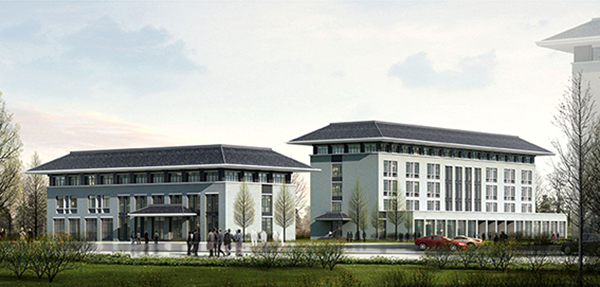

图8:感染性疾病综合楼透视图

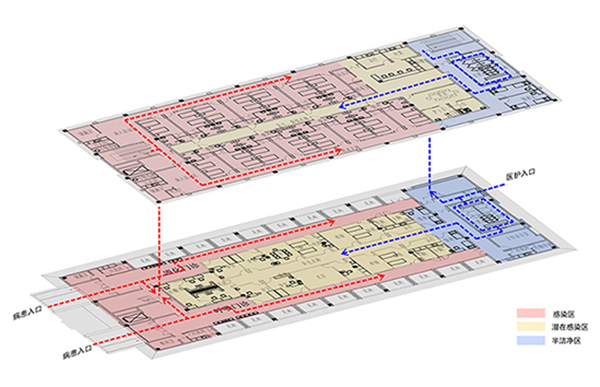

图9:功能分区流线分析图
■
院内生活综合楼
○ 院内生活综合楼总平面布置:
院内生活综合楼主入口与住院部主入口正对,东西两侧分别设置行政办公入口及洗衣房入口,背面设厨房入口。
○ 建筑设计:
院内生活综合楼包括病员营养食堂及职工食堂、洗衣房、行政办公三大部分功能。一层为职工食堂和病员营养餐厅,二~五层为行政办公。
建筑物层高一层为4.5m,2~5层层高为3.9m,建筑总高度为:20.50m。
■
急救中心及超市综合楼
○ 院内生活综合楼总平面布置:
考虑到超市对内外兼顾实用,故超市主入口开向城市道路鹿苑大道,急救中心入口开向院内,门口设救护车清洗台。
○ 建筑设计:
急救中心及超市综合楼一层建筑功能包括超市及急救物品库、急救指挥中心等,二楼为急救中心值班室、会议室等,三楼全部为超市。
建筑物层高1~3层均为4.5m,建筑总高度为:13.95m。

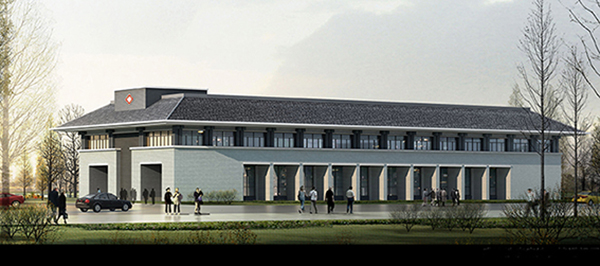

图10:急救中心、超市合楼透视图综
