光影档案馆|一个雕刻时光、载录历史的传承之所
项目名称:高陵区档案馆
项目地点:陕西省西安市高陵区
设计单位:森科营造
总建筑面积:6200平方米
工程进度:工程在建
档案馆是一个城市重要的档案藏储、信息整合基地,它承担着一个城市的历史载录、文化传承等重要社会职能。西安市高陵区综合档案馆运用光影律动述说着一个城市历史的时空转换、物换星移。
■
设计理念
○ 方正典雅:从档案的历史严谨性以及管理的规范性出发,档案馆建筑的总体印象应该是方正典雅。
○ 静谧祥和:从档案的展览、查阅以及信息交流所需的氛围出发,档案馆建筑的空间环境应该是静谧祥和。
○ 光影律动:从档案储藏对阳光直射的严格控制角度出发,档案馆建筑设计时可以在外立面与内部空间利用遮阳设施“化被动为主动”实现光影律动。
■
体型与外部空间组织

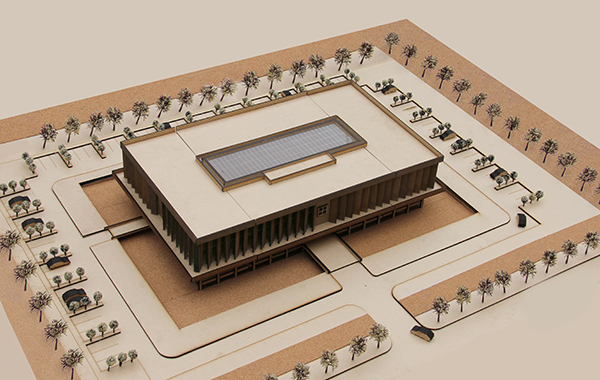

高陵区档案馆的用地形态为方型,北侧与城市道路相邻,周边无特殊需要呼应的规划要求。从方正典雅的设计理念出发,该建筑总体体型被设计为方形并置于用地中部,这样既可以呼应用地形态,也在建筑周边形成了规整的“回”形外部空间环境。而其外部交通组织则结合外部形态亦布置成“回”形。整个建筑由地上三层、地下一层组成。
■
功能与内部空间组织

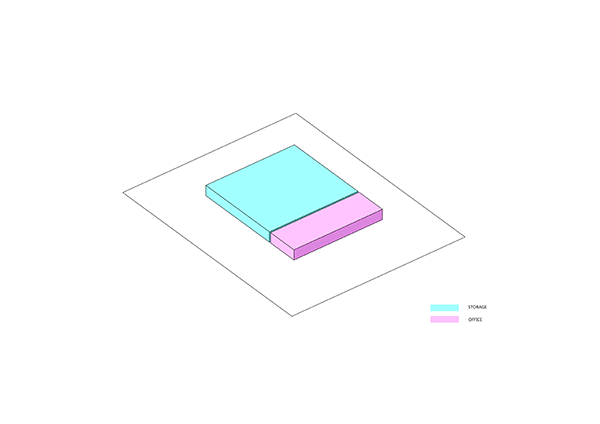

高陵区档案馆的主体功能由办公业务用房及档案库房两部分组成。为了能适应档案馆对外展览、交流、教育等社会功能,该建筑内部空间被设计为以中部的多功能通高中庭(主要用于对外展览、交流、教育等)为核心、其他主体功能“回”形围绕中庭布置的整体空间结构,并采用“回”形走廊组织各层平面交通,从而让整个内部空间及交通极尽清晰简洁。最终整个建筑功能空间组织为:地下室包括报告厅、展览(非开放)与设备用房等,地上包括业务用房、档案库房及多功能中庭等。
■
空间与立面细部设计

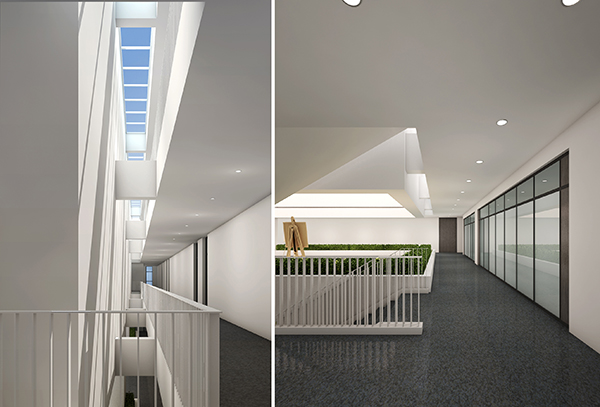

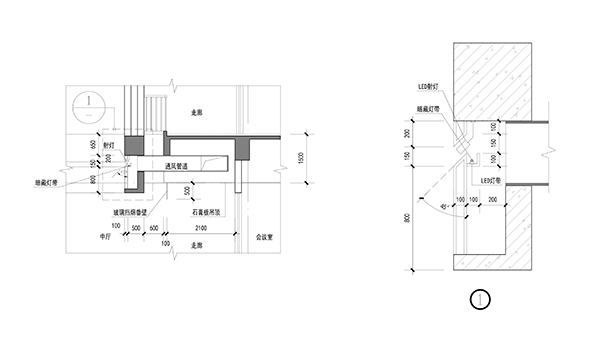

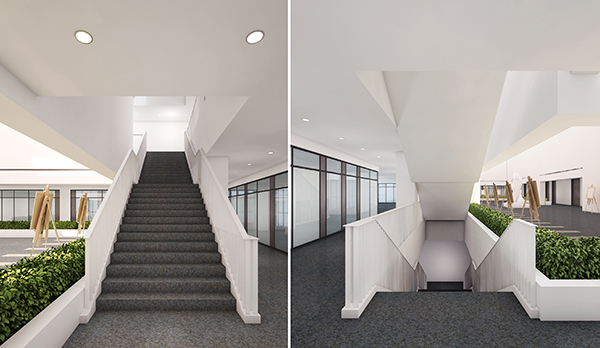

▼ 内部空间细部:为了解决中庭的“动”与周边业务用房的“静”之间的矛盾,内部空间设计时在中厅与周边功能之间插入一个“盒子”作为隔离。这个隔离体内外部均素雅整洁,其顶部遮阳格栅的影子随阳光变化在其内壁光影律动,让整个中庭呈现出静谧祥和的空间氛围;而“盒子”外壁则与外部功能空间的“回”型走廊之间脱开形成缝隙,为走廊引入光线的同时也打破了各层空间的封闭沉闷。另外,为了不破坏中庭干净、素雅、柔和的空间氛围,细部设计时将氛围灯、射灯、空调出风口等巧妙的组织在一个环绕“盒子”底部的空腔内,空腔再以一条“细缝”向中庭内部开口,典雅又不失细腻。

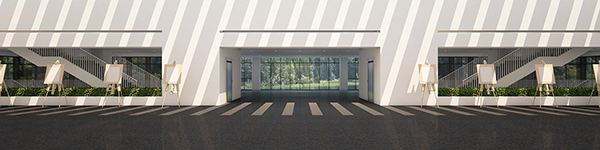

▼ 外部空间细部:为了将光线引入地下室,外部空间设计时将建筑周边一定范围内的室外地面下沉并暴露出地下室外壁,从而让地下室实现采光;而建筑入口则采用“入口吊桥”的形式与外部交通相联系。这条“环”型的下沉空间犹如“护城河”(其底部设置草坪)围绕着整个建筑,结合连接各建筑出入口的“吊桥”营造出丰富的建筑外部空间细部。

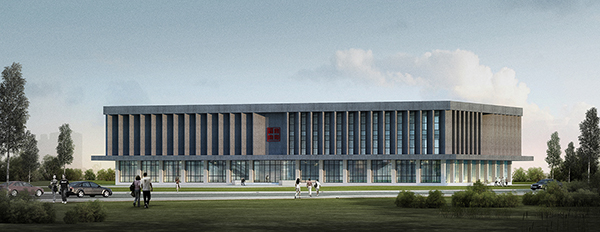

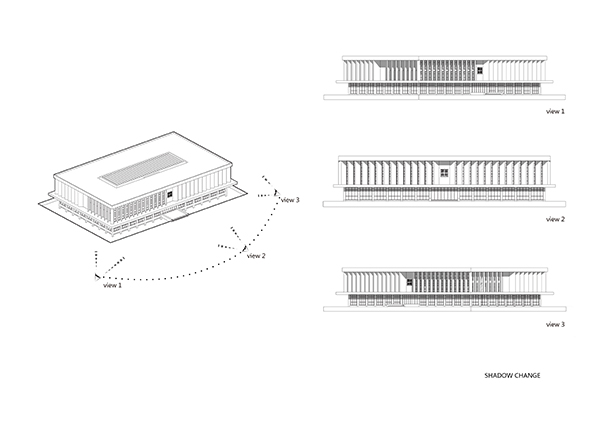

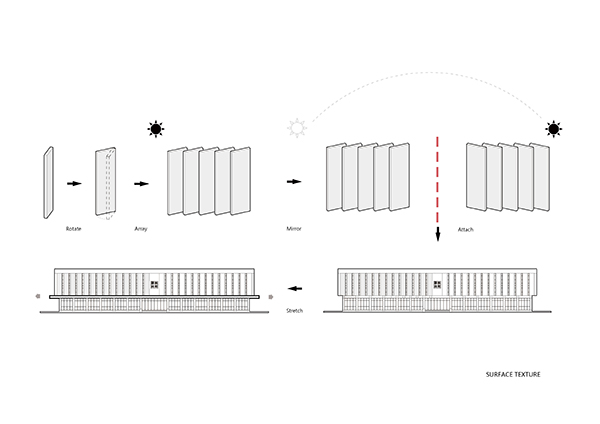

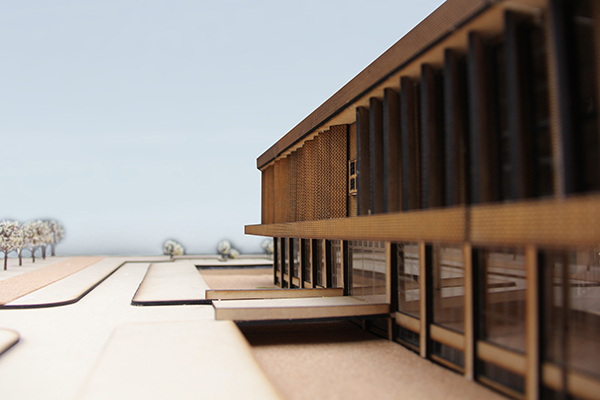

▼ 立面细部:由于档案馆对阳光直射有严格的限制,高陵区档案馆采用竖向遮阳板作为遮阳措施,并将其在建筑的四个立面上以“外八字”形式轴对称布置成两组,这样可以让整个建筑外立面随着观看视角的不同,八组遮阳板会在立面上或完全对称、或角度相反交替出现,配合光线变化呈现出光影律动的建筑立面肌理形态。

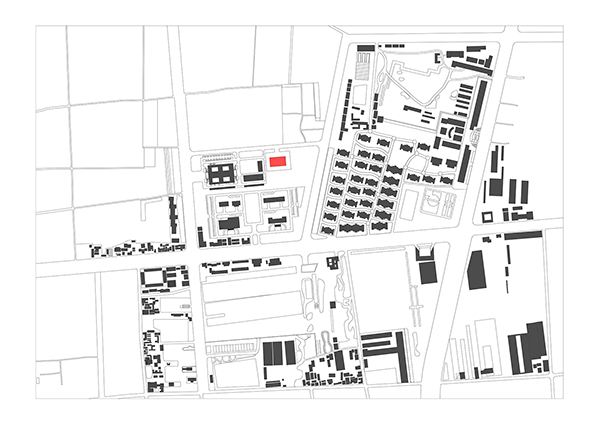

▲ 项目区位

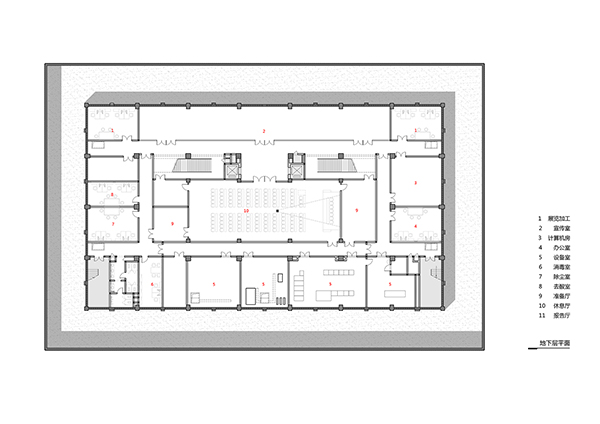

▲ 地下层平面
▲ 一层平面

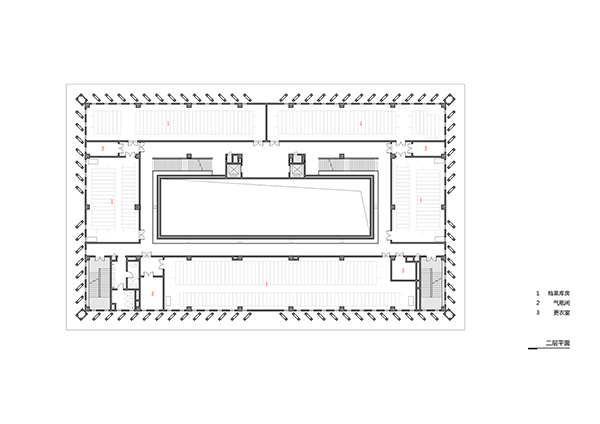

▲ 二层平面
▲ 三层平面

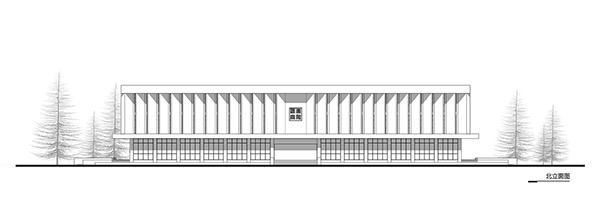

▲ 北侧立面

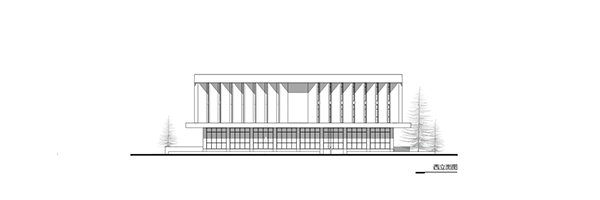

▲ 西侧立面

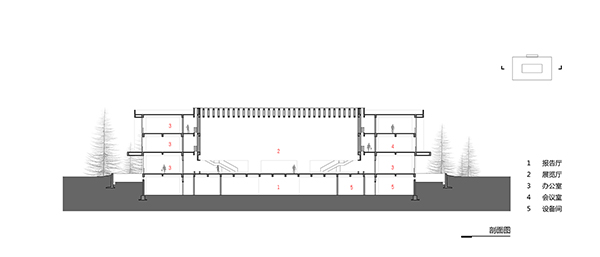

▲ 剖面图
设计单位:ARCHTHINKER | 森科营造
